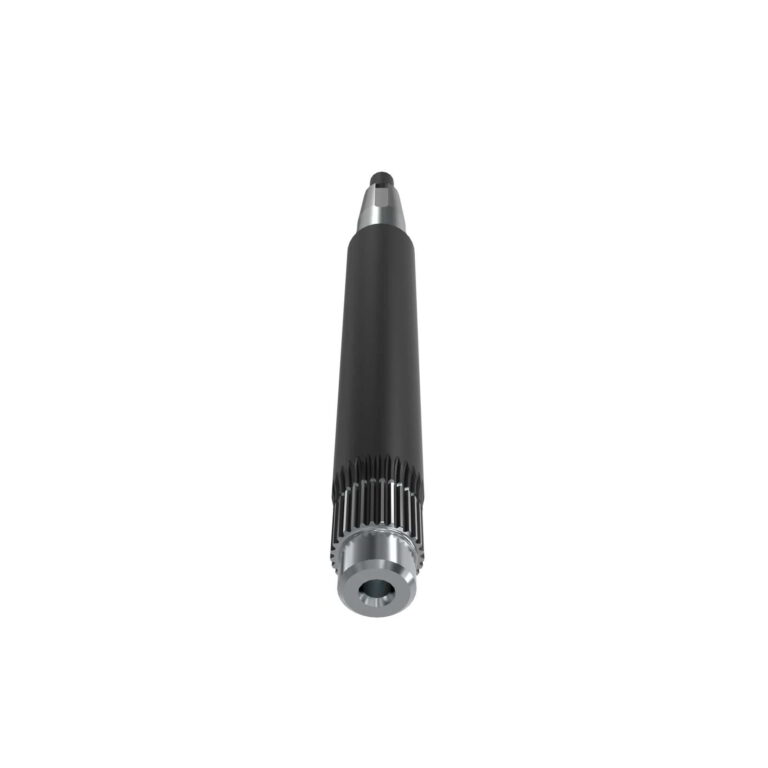

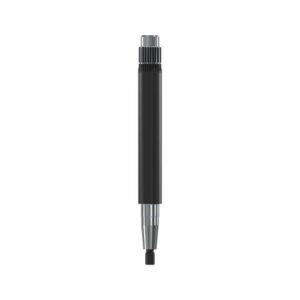

CE31099 ОСЬ JOHN DEERE (Джон Дир)

CE31099 — это ось производства John Deere. В отдельных источниках уточняется, что это ось нижнего редуктора вертикального разгрузочного шнека зернового бункера.

Назначение

Ось CE31099 выполняет следующие функции:

• служит опорой для вращающихся элементов узла;
• передаёт крутящий момент в приводной системе;
• обеспечивает соосность сопряжённых деталей;
• поддерживает стабильную работу редуктора разгрузочного шнека;
• выдерживает динамические нагрузки при выгрузке зерна.

Конструкция

Деталь представляет собой цилиндрический вал со следующими элементами:

• посадочные поверхности — для установки подшипников и фиксации в корпусе редуктора;
• резьбовые участки (при наличии) — для крепления гаек или фланцев;
• шпоночные пазы или шлицы (в зависимости от модели) — для передачи крутящего момента;
• защитные фаски — для облегчения монтажа и предотвращения повреждений;
• антикоррозийное покрытие — для защиты от воздействия влаги и агрессивных сред.

Материалы и исполнение обеспечивают:

• высокую прочность при динамических нагрузках;
• износостойкость рабочих поверхностей;
• соответствие международным стандартам ISO;
• устойчивость к коррозии.

Технические характеристики

• Артикул: CE31099.
• Альтернативный артикул: HXE17135.
• Производитель: John Deere (OEM‑запчасть).
• Вес: 6,16 кг.
• Габариты:
  • длина: 0,54 м (540 мм);
  • ширина: 0,08 м (80 мм);
  • высота: 0,08 м (80 мм).
• Материал: высокопрочная легированная сталь с антикоррозийной обработкой.

Совместимость

Ось CE31099 подходит для следующих моделей комбайнов John Deere:

• серия STS: 9470 STS, 9570 STS, 9670 STS, 9770 STS;
• серия S5: S5500;
• серия S6:
  • S650, S660, S660 Precision Upgrade;
  • S670, S670 Precision Upgrade, S670H;
  • S680, S680H, S685, S685H, S690, S690H;
• серия S7:
  • S760;
  • S770, S780, S785, S790;
  • S7 600, S7 700, S7 800, S7 850, S7 900.

Рекомендации по установке и эксплуатации

1. Перед установкой:
   • проверьте комплектность — наличие всех крепёжных элементов;
   • осмотрите ось на отсутствие трещин, деформаций, повреждений покрытия;
   • очистите посадочные места в редукторе от грязи, ржавчины, старой смазки;
   • убедитесь, что подшипники и сопряжённые детали в исправном состоянии.
2. Монтаж:
   • установите ось в корпус редуктора, совместив посадочные поверхности;
   • затяните крепёжные элементы с моментом, указанным в руководстве по эксплуатации (обычно 80–120 Н·м);
   • проверьте свободное вращение сопряжённых узлов без заеданий;
   • убедитесь в герметичности уплотнений — это продлит срок службы подшипников.
3. Эксплуатация:
   • регулярно осматривайте ось на износ посадочных поверхностей, повреждения резьбы, люфты в соединениях;
   • контролируйте уровень смазки в подшипниковых узлах (при наличии пресс‑маслёнок);
   • при обнаружении трещин, деформаций или критического износа — замените деталь;
   • следите за отсутствием вибраций и посторонних шумов в приводной системе.
